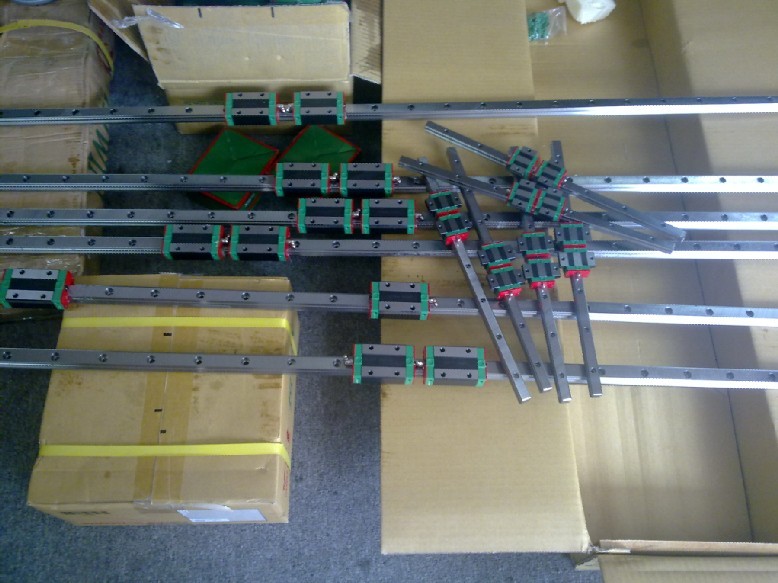

如何正确安装上银直线导轨

作者:admin  来源:本站  发表时间:2012-7-26 19:13:22  点击:1557

    双角锯、焊机等长型直线导轨,由专门机械加工才可以,直线轴承、同步齿形带等较精密机械零件参照国外机型选购和使用,基本可以满足机械系统稳定性、塑窗组装中的定位精度及加工成窗的尺寸精度。


    导轨外侧.其上导轨固定在滑台上,下导轨贴抗磨软带,由弹性销浮动顶持与上导轨面接触,接触正压力调整为滑动部件质量的1/3~1/2左右,下导轨应注意靠近滑台实际重心。塑料软带的阻尼比为0.12~0.20,它能够有效地提高动刚度,阻滞沿水平方向传播的振动面波。但阻尼导轨安装后使进给系统进给阻力有所增大,故下导轨可安装在一斜面上,由一控制机构控制,需要阻尼时推动下导轨沿斜面滑上与固定导轨接触,不需要阻尼时拉下使二导轨脱开。在有可能的情况下,应尽量增加阻尼导轨的宽度而不是增加导轨面的长度,并注意导轨面的润滑,阻尼导轨通常制成三角形以增加阻尼宽度,其长度在150mm~300mm内即可。对于滑动导轨面的流体润滑,由于油膜的浮动,产生的运动精度误差是无法避免的。在绝大多数情况下,流体润滑只限于边界区域,由金属接触而产生的直接摩擦是无法避免的,在这种摩擦中,大量的能量以摩擦损耗被浪费掉了。与之相反,滚动接触由于摩擦耗能小,滚动面的摩擦损耗也相应减少,故能使滚动直线导轨系统长期处于高精度状态。同时,由于使用润滑油也很少,这使得在设备的润滑系统设计及使用维护方面都变的非常容易。
    上银直线导轨 安装基面与导轨侧基准安装面的倒角理。要求:倒角半径小于或等于3.5mm,若发现倒角过大或凸出,应及时采用油石和锉刀处理,否则会造成导轨精度的安裝不良或者会干涉滑块
    上银直线导轨 安装基面锁紧螺纹孔的加工。要求:确认安装螺孔的位置是否正确,各相连螺孔的中心距120mm大于0.1mm或小于0.1mm;为保证高精度的螺孔加工,要求选用数控设备定位加工。
