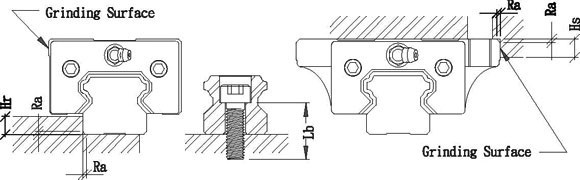

使用线性滑轨需要注意的配合件设计原则:

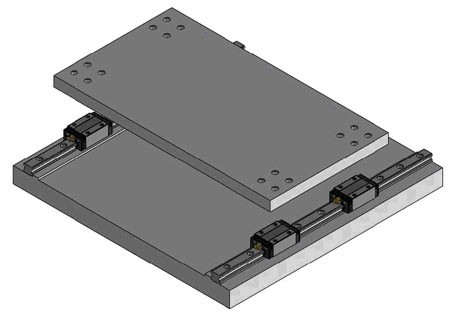

组装直线导轨安装步骤：

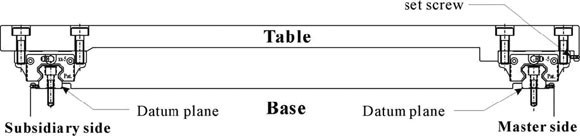

上图为平行使用安装的标准范例，本范例中的安装平台具备下列特征:
1.固定平台(Base)具备两个安装线轨的基准面(Datum plane)。
2.移动平台(table)具备一个侧向定位的基准面以及迫紧螺丝。
3.主轨安装侧(Master side)与移动平台(table)迫紧螺丝为同侧位置。

直线导轨安装步骤:

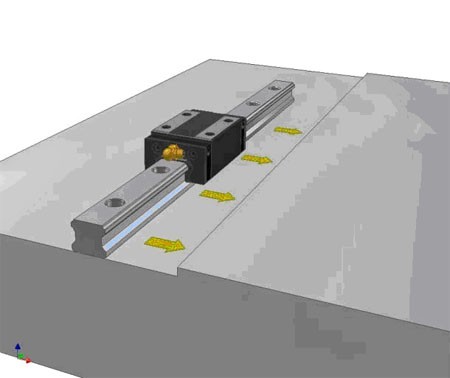

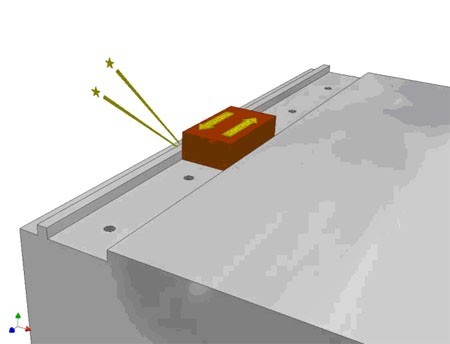

步骤.1:在安装直线导轨之前必须清除机械安装面的毛边、污物及表面伤痕。

注意: 直线滑轨在正式安装前均涂有防锈油，安装前请用清洗油类将基准面洗净后再安装，通常将防锈油清除后，基准面较容易生锈，所以建议涂抹上黏度较低的主轴用润滑油。

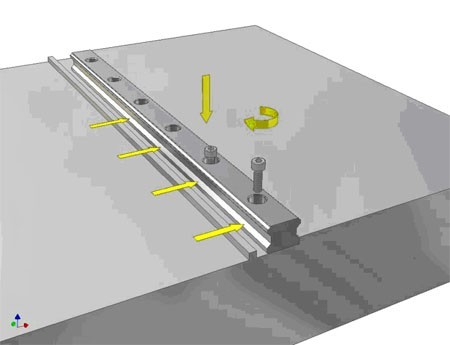

安装步骤.2:将主轨轻轻安置在床台上，使用侧向固定螺丝或其他固定治具使线轨与侧向安装面轻轻贴合。

注意:安装使用前要确认螺丝孔是否吻合，假设底座加工孔不吻合又强行锁紧螺栓，会大大影响到组合精度与使用品质。

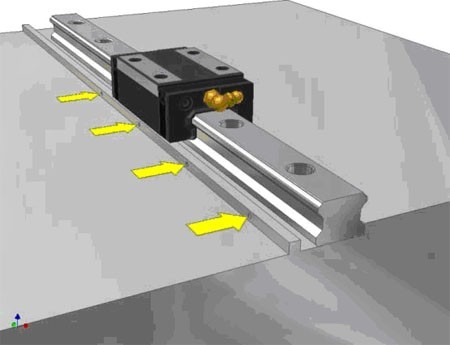

安装步骤.3由中央向两侧按顺序将滑轨的定位螺丝稍微旋紧，使轨道与垂直安装 面稍微贴合。顺序是由中央位置开始向两端迫紧可以得到较稳定的精度。垂直基准面稍微旋紧后，加强侧向基准面的锁紧力，使主轨可以确实贴合侧向基准面。

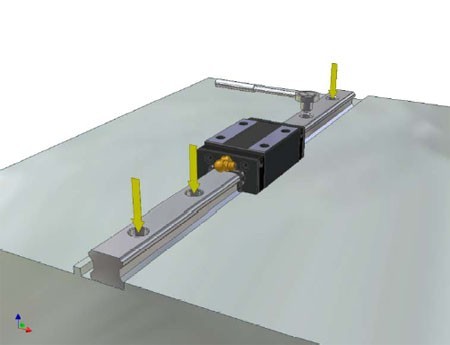

安装步骤.4使用扭力扳手，依照各种材质锁紧扭矩将滑轨之定位螺丝慢慢旋紧。

直线滑轨的螺栓锁紧扭矩

安装滑轨时请按照平台材质及固定螺丝的型号选用锁紧扭矩，请使用扭力扳手将滑轨螺栓慢慢迫紧。
