上银导轨哪里最便宜?

产品品牌:台湾上银直线导轨
产品介绍:
上银导轨在东莞地区占有大量的份额,现在上银导轨的销售订单已经超过日本直线导轨老大-THK,占据市场份额最大。

2012年2月份,东莞市君驰五金机电有限公司在东莞设立大型仓库,位于东莞市体育馆以及莞太路交界处,仓库面积有2000平方米,储备大量的上银直线导轨现货。经过几年的快递发展,现在我公司聚集了一批大量优秀工程师以及销售人员以及后勤人员,不但为客户提供质优价廉的产品,而且还能为客户提供传动配件以及相关技术支持,协助上银导轨配套厂商更方便的完成安装以及设备运行,让您的设备运转无忧,是我们上银导轨的责任,也是我们没一个君驰人的责任

上银直线导轨的应用技术

一,概述

直线导轨1932年法国专利局公布的一项专利。经过几十年的发展,直线导轨已经日趋成为国际通用的一种支承及传动装置,越来越多被数控机床,数控加工中心,精密电子机械,自动化设备所采用,在工业生产中得到广泛的应用。
直线导轨副一般由导轨、滑块、反向器、滚动体和保持器等组成,它是一种新型的作相对往复直线运动的滚动支承,能以滑块和导轨间的钢球滚动来代替直接的滑动接触,并且滚动体可以借助反向器在滚道和滑块内实现无限循环,具有结构简单、动静摩擦系数小、定位精度高、精度保持性好等优点。
直线导轨又称精密滚动直线导轨副、滑轨、线性导轨、线性滑轨、滚动导轨,用于需要精确控制工作台行走平行度的直线往复运动场合,拥有比直线轴承更高的额定负载,同时可以承担一定的扭矩,可在高负载的情况下实现高精度的直线运动。
直线滚动导轨的作用是用来支撑和引导运动部件,依靠导轨两侧两列或四列滚珠循环滚动带动工作台按给定的方向平稳移动做往复直线运动。
依摩擦性质而定,直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。

, 直线导轨的特点
1、定位精度高,容易获得高度的行走精度
直线滚动导轨可使摩擦系数减小到滑动导轨的1/50。由于动摩擦与静摩擦系数相差很小,运动灵活,可使驱动扭矩减少90%,因此,可将机床定位精度设定到超微米级。滑块与导轨间的末制单元设计,使得线形导轨可同时承受上下左右等各方向的负荷,专利的回流系统及精简化的结构设计让上银的线性导轨有更平顺且低噪音的运动,特别是球联结器静音技术synchmo-tion线性滑轨

2、总成本低,降低机床造价并大幅度节约电力,节省能源效果大
采用直线滚动导轨的机床由于摩擦阻力小,特别适用于反复进行起动、停止的往复运动,可使所需的动力源及动力传递机构小型化,减轻了重量,使机床所需电力降低90%,具有大幅度节能的效果。
3、可实现无间隙轻快地高速运动
直线滚动导轨由于摩擦阻力小,因此发热少,可实现机床的高速运动,提高机床的工作效率20 30%
4、可长期维持机床的高精度
对于滑动导轨面的流体润滑,由于油膜的浮动,产生的运动精度的误差是无法避免的。在绝大多数情况下,流体润滑只限于边界区域,由金属接触而产生的直接摩擦是无法避免的,在这种摩擦中,大量的能量以摩擦损耗被浪费掉了。
与之相反,滚动接触由于摩擦耗能小.滚动面的摩擦损耗也相应减少,故能使直线滚动导轨系统长期处于高精度状态。同时,由于使用润滑油也很少,大多数情况下只需脂润滑就足够了,这使得在机床的润滑系统设计及使用维护方面都变得非常容易了。
5、所有方向都具有高刚性
滚动直线导轨的滑块与导轨间为微间隙或负间隙,因此可以极大提高导轨的整体刚性和运动精度。
6、容许负荷大
滑块和导轨紧密配合成一整体,刚性大,四方向等负荷,因此具有较大的负荷承载能力。
7、维护保养简便

上银创新设计的E2自润模块产品结合可拆换式的概念,使得直线导轨可延长其维护周期。E2自润模组具有节省成本、清洁环保的特色,安装灵活、拆装方便且易于维护,透明油箱设计可随时检视油量,并可选用相应的润滑油。可在特殊环境如粉尘、恶劣天气和用水环境下使用。上银 E2自润模组不但可以增进使用者维护上的便利性,而且其模组化的设计更可以让客户直接购买E2自润模组套件安装到滑块上,即可达到润滑零件的功能。


8、机械设计高效率化
因滚动直线导轨里的钢珠产生弹性变形而吸收安装面误差从而可以降低导轨安装基础面的平整度要求,降低机械加工成本。
线性导轨具有将安装导轨的基础加工及组装时产生的垂直度、平面度、平行度等校直误差平均化后进行吸收的特点。因此采用直线导轨可以大大提高机械设计的效率。

, 直线导轨的合理选用

1, 常用结构
按照滚珠在导轨和滑块之间的接触牙型对直线导轨副进行分类,主要有歌德式(Gothic Type)牙型和圆弧式牙型(如图一所示)。


歌德式也称作两列式,圆弧式也称作四列式。由于圆弧式牙型其接触角(垂直于回转轴线的直线与滚珠中心和沟槽接触点连线的夹角)在传动中易变动,产生间隙与侧向力变动,安装容易。而歌德式牙型其接触角能保持不变,刚性也比较稳定。一般而言直线导轨的常用结构以这两种类型为主。两者主要区别如下表所示。

直线导轨

2 主要性能指标
通常,直线导轨副的选用必须根据使用条件、负载能力和预期寿命选用。但由于直线导轨的寿命分散性较大,为了便于选用直线导轨副,必须先清楚以下几个重要概念。
额定寿命:所谓额定寿命是指一批相同的产品,在相同的条件及额定负荷下,有90%未曾发生表面剥离现象而达到的运行距离。直线导轨副使用钢珠作为滚动体的额定寿命,在基本动额定负荷下为50km
基本动额定负荷(C: 所谓基本动额定负荷是指一批相同规格的直线导轨副,在负荷方向和大小均等的状态下,经过运行50km后,90%的直线导轨其滚道表面不产生疲劳损坏(剥离或点蚀)时的最高负荷。基本静额定负荷(Co): 所谓基本静额定负荷是指在负荷方向和大小均等的状态下,在受到最大应力的接触面处,钢珠与滚道表面的总永久变形量恰为钢珠直径万分之一时的静负荷。
由于在机械加工方面的精度要求愈来愈高,使得对加工机械上的重要零组件直线导轨的精度等级划分也越来越细。精度等级:一般直线导轨副的精度分为普通级、高级、精密级、超精密级和超高精密级五种。主要检测指标一般有三个,一是滑块C面对滑轨A面的平行度,二是滑块D面对滑轨B面的平行度(如图二所示),三是行走平行度,所谓行走平行度是指将直线导轨固定在基准座平面上,使滑块沿行程行走时,导轨与滑块基准面之间的平行度误差。

导轨与滑块基准面之间的平行度误差
不同的精度等级对应滑轨的行走平行度误差如下面的图三所示

直线导轨行走平行度

预压力:所谓预压力是预先给予钢珠负荷力,利用钢珠与珠道之间负向间隙给予预压,这样能够提高直线导轨的刚性和消除间隙。按照预压力的大小可以分为不同的预压等级。如台湾上银公司(上银)提供六种标准预压,预压力从有间隙到0.13C不等。C值为动额定负荷。详细的预压力数值和应用范围如表一所示。

导轨滑块的预压

3、直线导轨副的选用

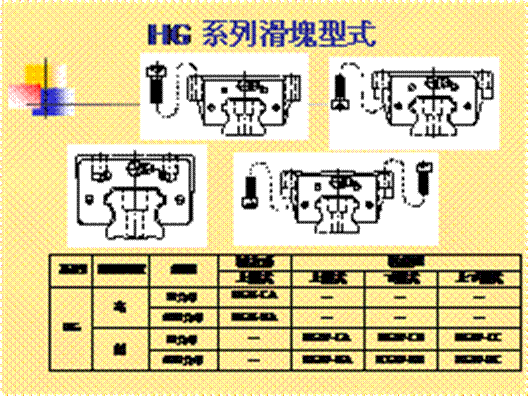

通常,直线导轨副的选用必须根据使用条件、负载能力、和预期寿命选用。所谓使用条件主要是指应用何种设备、精度要求、刚性要求、负荷方式、行程、运行速度、使用频率、使用环境等因素。根据条件选择对应的合适产品系列。各个直线导轨的生产厂家都对其产品进行了合适的系列划分。台湾上银公司的直线导轨主要分为HG系列、LG系列、AG系列、MG系列等。具体的选用过程可以参考下面的顺序.


五,直线导轨的安装

直线导轨安装

直线导轨安装1直线导轨安装2

直线导轨安装3直线导轨5

直线导轨侧面安装

· 注意:

· 1>、无安装台阶时,将导轨一端固定后,按下图所示方法将表针靠在导轨的基准侧面,以直线块规为基准,自导轨的一端开始读取指针值校准直线度,并依次将导轨固定.

· (2)、接长导轨副的区分:
当使用接长导轨时,我们采用同一套导轨副编同一英文大写字母,连续阿拉伯数字表示连接顺序,对接端头由同一阿拉伯数字相连

· (3)、紧固螺栓时,建议采用恒扭矩扳手并按下表推荐扭矩值进行:单位:N·m

螺钉公称尺寸

M4

M5

M6

M8

M10

M12

M16

扭矩值

2.64.0

5.18.5

8.714

21.630.5

42.267.5

73.5118

178295

· (螺钉紧固后,其上部沉孔要求防尘及密封,上银的直线导轨在出产时已配备了相应规格的绿色孔塞)

六,直线导轨的润滑和防尘

1,导轨润滑剂的作用
a.
导轨润滑剂的作用之一是使导轨尽量接近液体摩擦状态下工作,以减小摩擦阻力,降低驱动功率,提高效率。
b.
减少导轨磨损,防止导轨腐蚀。流动的润滑油还起到冲洗作用。
c.
避免低速重载下发生爬行现象,并减少振动。
d.
降低高速时摩擦热,减少热变形。
2
,机床导轨润滑油的选择
根据经验及数据,选用机床导轨润滑油时主要考虑下列因素。
a.
既作液压介质又作导轨油的润滑油 根据不同类型的机床导轨的需要,可选同时用作液压介质的导轨润滑油,既要满足导轨的要求,又是满足液压系统的要求。例如对于像坐标镗床之类的机床,导轨油的粘度(50℃)应选择得高些(4090mm2/s),但像各类磨床,常常将导轨润滑油由液压系统供给,而液压系统的要求较高,必须满足,此时导轨-液压润滑油的粘度(50℃)应选得低些(2040mm2/s),即液压系统所需的粘度。
b. 按滑动速度和平均压力来选择粘度。
c.
根据国内外机床导轨润滑实际应用来选择,在选择使用导轨润滑剂时,还可参考国内外现有机动床导轨润滑实际应用的例子来选用。

3,导轨的防护装置是用来防止切削、灰尘等赃物落到导轨表面,以免使导轨擦伤、生锈和过早的磨损。为此,在运动导轨端部安装刮板;采用各种式样的防护罩,使导轨不外露等办法。

七,结束语

上银直线导轨,在机床行业可谓家喻户晓。在国内几大机床及产业机械制造厂所生产的机床和设备中,都使用了上银直线导轨。上银直线导轨是目前市场上最具代表性的产品,了解上银直线导轨,可以看出当前直线导轨的发展趋势。

上银上银科技通过对国际机床市场的发展趋势,针对不同应用领域的机床特点,开发研制了几种直线导轨新品。推动机床产业的高速化、高精度化、环保省能源化发展。
